На рынке с 2003 года. Широкий спектр поставляемого оборудования для ленточной резки металла и распиловки дерева. Опыт успешного внедрения производственных линий на крупные предприятия Челябинской области  (ООО «ЗМЗ», Усть-Катавский вагоностроительный завод, ООО «ЧТЗ— УРАЛТРАК»)

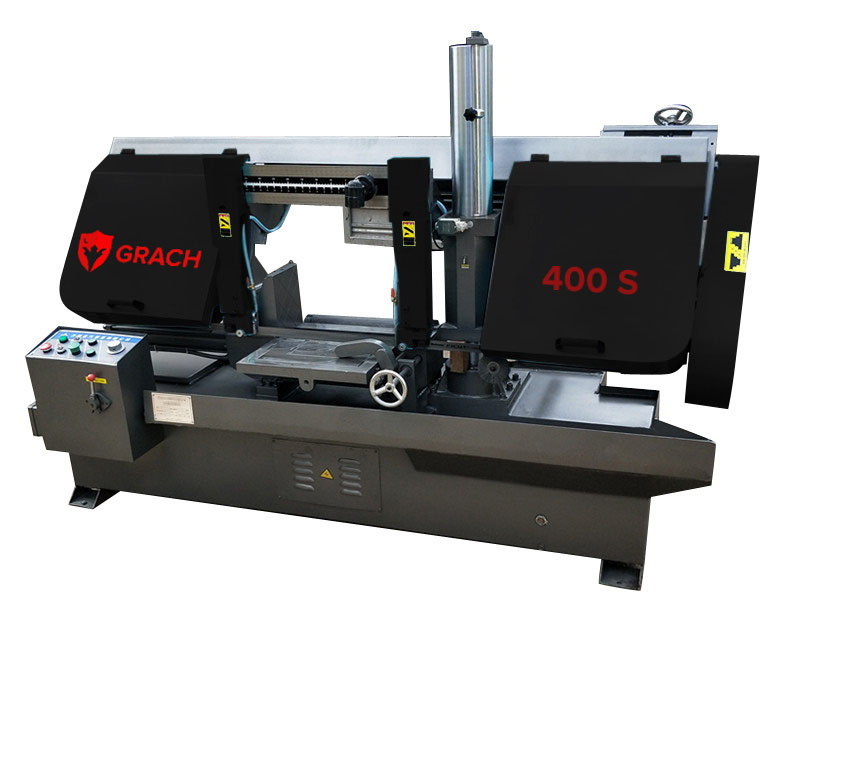

GRACH 400 S


ТАБЛИЦА ХАРАКТЕРИСТИК
Тип станка Полуавтоматический
Диаметр заготовки 400 мм.
Размер заготовки 400x400 мм.
Конструкция Двухколонный
Мощность двигателя пилы 4 кВт
Ширина полотна 34 мм.
Угол резки 90 °
Подъём\опускание консоли Гидравлическое
Тип колонны Круглые
Управление Полуавтомат
Установка ремня Вручную (маховиком)
Тип передачи Ременная
Переключение скоростей Установкой ремня
Количество скоростей 40\60\80 мм\мин.
Стопор Есть, 300 мм.
Щётка очистки полотна Есть
Блок твердосплавных направляющих Есть
Подвижный ролик для перемещения заготовки Есть
Система охлаждения СОЖ в зону реза, 2 точки подачи
Лампа освещения рабочей зоны Есть
Тип тисков Гидравлические
Толщина тисков 20 мм.
Ширина тисков 400 мм.
Зажим тисков 0-400 мм.
Натяжение полотна Вручную
Тип управления Кнопки
Гарантия 12 мес.
Вертикальный прижим Опционально
Производитель: GRACH

Техническое описание
полуавтоматического ленточнопильного отрезного станка по металлу GRACH 300 S

  1. Консоль ленточнопильного станка по металлу перемещается по колоннам. Колонны являются направляющими скольжения. В колонны встроены форсунки для упрощения смазки. На консоль станка установлены литые шкивы, вращающиеся на подшипниках. Защитные кожухи, обеспечивающие безопасную эксплуатацию станка, установлены. на консоль станка.
  2. Подъем и опускание консоли ленточно пильного станка осуществляется посредством гидравлической системы, что предотвращает возможность «зависания» консоли при резке сложных сталей.
  3. Привод полотна отрезного станка осуществляется мотором посредством ременной передачи клиновыми ремнями.
  4. Переключение скоростей осуществляется путем переустановки ремня в одну из 3-х позиций. Установка ремней и переналадка скорости осуществляется вручную с использованием маховика и занимает не более 2 минут. Возможна плавная регулировка (опция).
  5. Биметаллическое ленточное полотно, при выходе со шкивов станка выпрямляется подшипниками и удерживается блоками ТСН, располагающихся на литых кронштейнах.
  6. Натяжение полотна осуществляется вручную оператором станка. Опционально возможно автоматическое натяжение.
  7. Гидравлические тиски отрезного станка удерживают заготовку до зоны резания. Толщина тисков 20 мм. Ширина тисков 100 мм. Тиски зажимают заготовку. Одна щечка тисков подвижная, вторая – неподвижная. Тиски до и после зоны резания добавляются опционально.
  8. Ленточнопильный станок оснащен механическим стопором с длиной до 300 мм. для резки в размер. Возможно увеличение длины стопора (опция).
  9. Ленточно пильный станок по металлу оснащен подвижным роликом. Ролик располагается со стороны подачи заготовки. Используя маховик, оператор подвижным роликом перемещает заготовку в зону резания. Возможно также двигать заготовку вперед и назад по оси перемещения.
  10. Отрезной станок по металлу оснащен лампой подсветки рабочей зоны станка.
  11. Станок оснащен пультом управления с прорезиненными кнопками, которыми управляется станок. На пульте управления установлены кнопки включения гидравлики, включения лампы освещения, поднятия и опускания консоли, кнопка старта цикла, кнопка аварийной остановки, регулятор скорости опускания консоли и рычаг зажима и разжатия тисков.

Дополнительная комплектация

Установка ремня Power pack* (редуктор)
Тип передачи Power pack* (редуктор)
Переключение скоростей Бесступенчато с ПУ
Количество скоростей 20-100 мм/мин
Стопор Возможно увеличение
Система охлаждения Дополнительно 1 точка подачи
Расположение тисков До\после зоны реза
Натяжение полотна Гидравлически
Транспортер стружки Опционально (по запросу)
Устройство определения натяжения полотна Опционально (по запросу)
Механический стопор с маховиком для отмеривания длины до 600 мм Опционально (по запросу)
Проецирование лазерной линии на заготовку Опционально (по запросу)
Электропривод щётки очистки полотна Опционально (по запросу)
Гидравлическое натяжение полотна Опционально (по запросу)
Гидравлические тиски для зажима заготовки Опционально (по запросу)
